用途

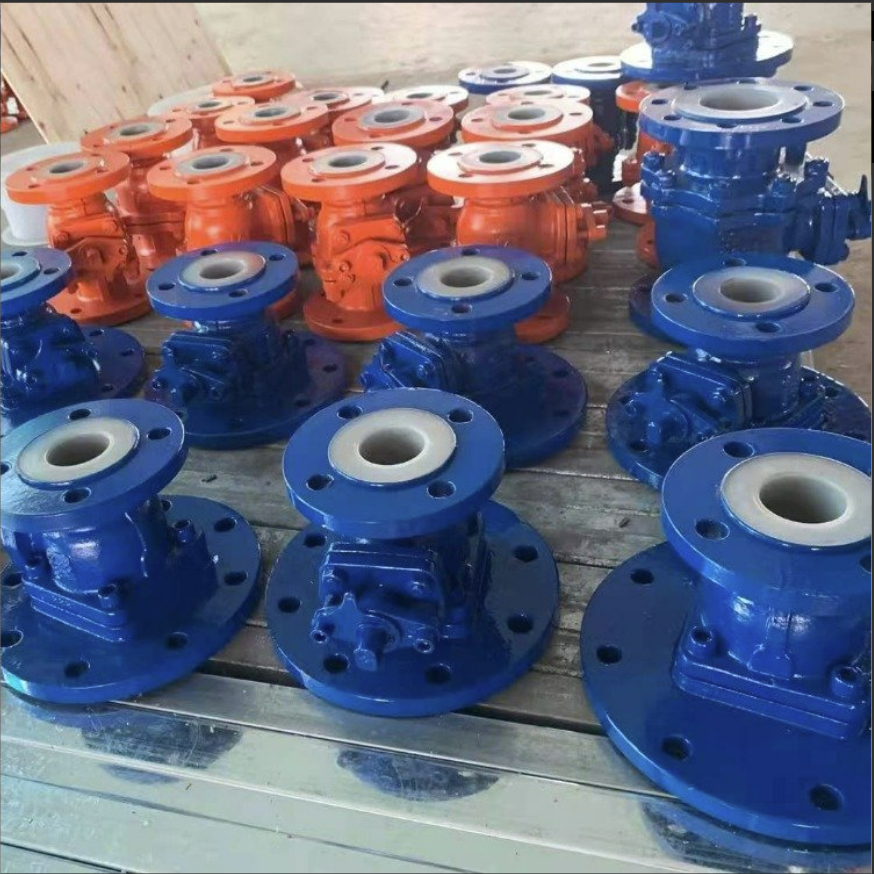

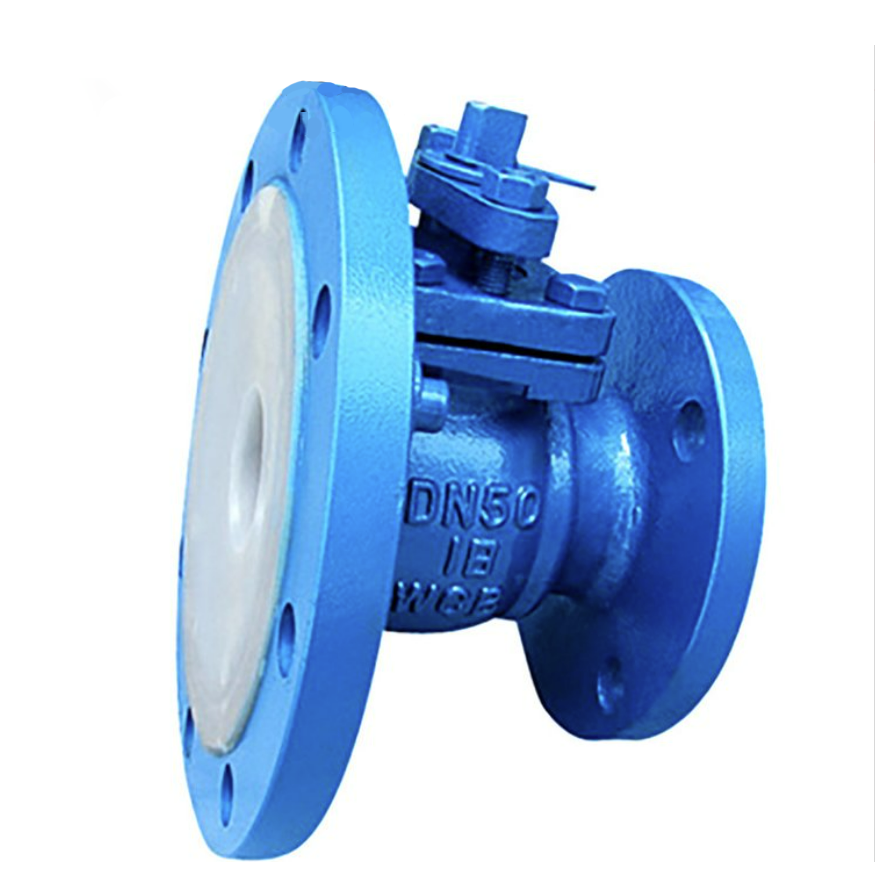

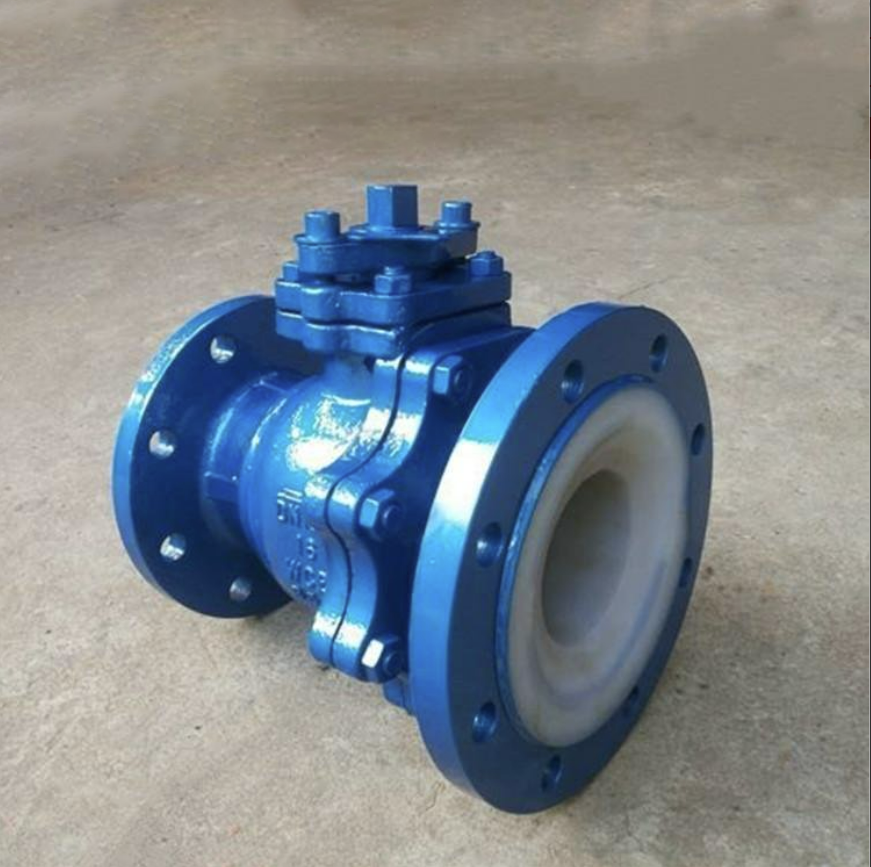

　　Q41F-F系列襯氟放料球閥采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

工作原理

　　Q41F-F系列襯氟放料閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。

設計特點

　　放料球閥基本系列為Q41F型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：

　　1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；

　　2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；

　　3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性；

　　4.結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

執行標準：

設計標準：GB/T 12237-1989 結構長度：Q/OLF002-03 連接端標準：GB/T 7307、GB/T 79、ISO 2852 試驗標準：JB/T 9092-1999

四、主要外形及連接尺寸：
