產品系列襯氟閥門系列

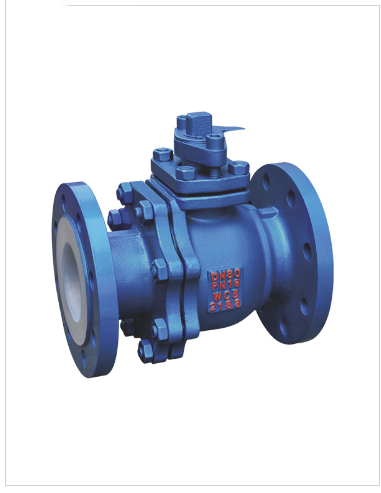

Q41F46型襯氟球閥

產品用途Q41F46系列襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備理想的選擇之一。...

特別說明：產品圖片以及參數跟實際產品略有差異。

定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。

24小時銷售服務咨詢熱線

138-1356-6860/

產品詳情

產品用途

Q41F46系列襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備理想的選擇之一。

Q41F46系列襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

本產品是為控制各種強腐蝕性介質的啟閉而進行的設計，廣泛使用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門理想的選擇。

適用溫度-20-120

設計特點

球閥基本系列為Q41F46型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：

1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；

2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；

3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；

4.結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；

Q41F46法蘭襯氟球閥主要零部件材料表

序號	零件名稱	材料名稱
序號	零件名稱	Q41F46-Z	Q41F46-C	Q41F46-P	Q41F46-R	Q41F46-PL	Q41F46-RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體	WCB	WCB	CF8	CF8M	CF3	CF3M
3	閥座內襯材料	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4	填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni9	1Cr18Ni9
7	螺母	45	45	OCrl8Ni9	OCrl8Ni9	1Cr18Ni9	1Cr18Ni9
8	手柄	WCC		CF8	CF8M	CF3	CF3M

三、Q41F46法蘭襯氟球閥主要執行標準表

設計和制造標準	GB/T12237
結構長度標準	GB 12221
法蘭尺寸標準	GB/T9113.1-26
壓力試驗	GB/T13927
檢驗試驗	JB/T9092-99

Q41F46法蘭襯氟球閥主要外形尺寸表

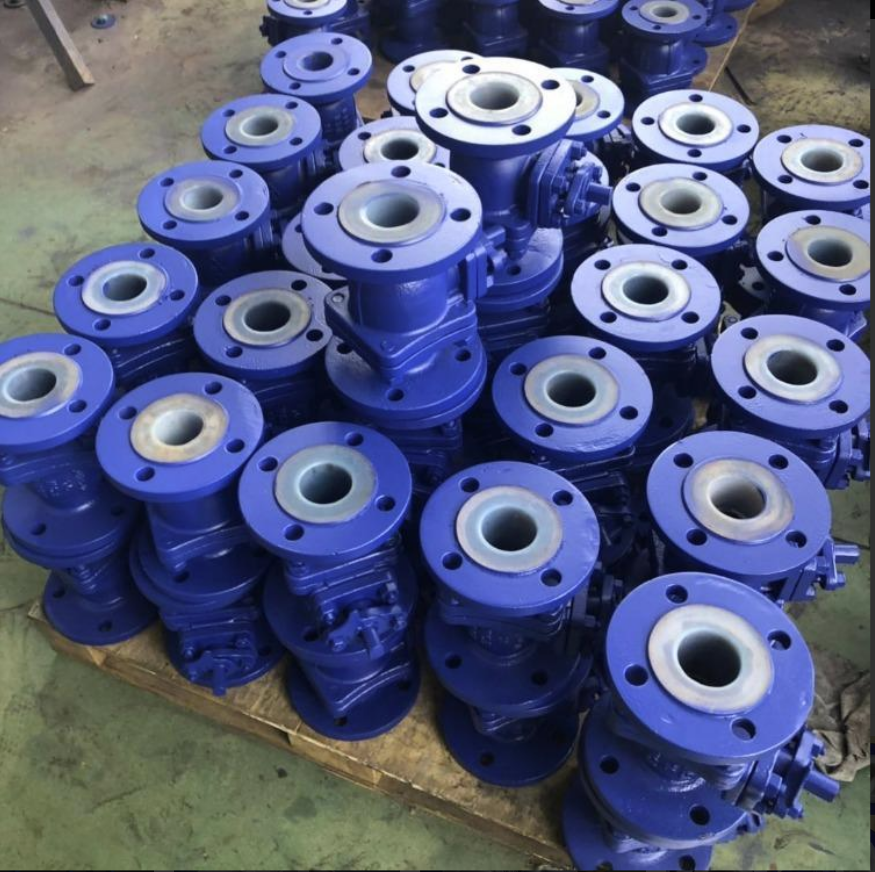

1c28c5de98eaac9d3ce0f508744fb65
