產品系列襯氟閥門系列

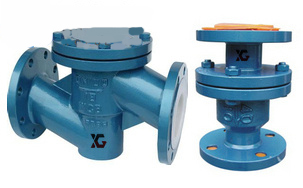

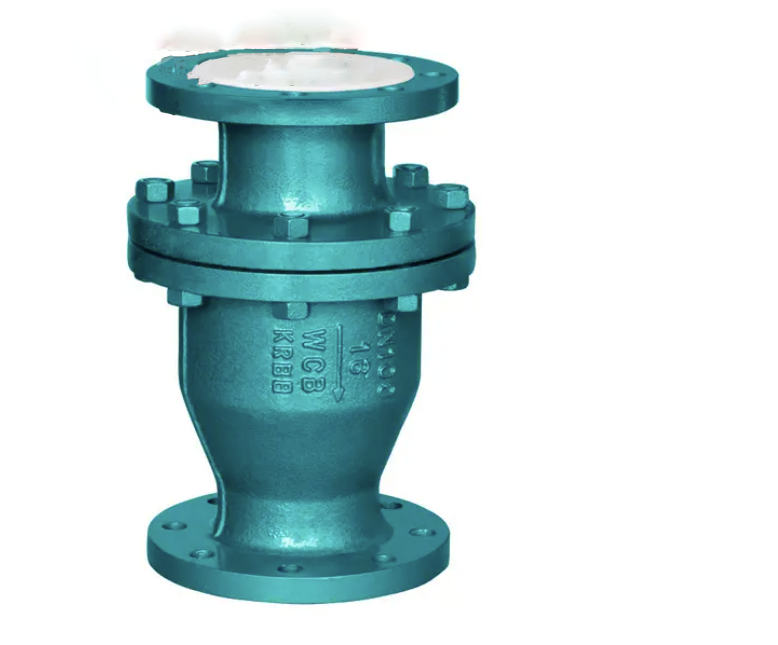

Q41F46襯氟止回閥

產品名稱：襯氟止回閥產品型號：Q41F46驅動方式：自動連接形式：法蘭結構形式：升降式,旋啟式,浮球式密封結構：襯氟壓力范圍：1.6MPa公稱通徑：DN15-2...

特別說明：產品圖片以及參數跟實際產品略有差異。

定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。

在線留言

聯系我們

24小時銷售服務咨詢熱線

138-1356-6860/

產品詳情

產品名稱：	襯氟止回閥	產品型號：	Q41F46
驅動方式：	自動	連接形式：	法蘭
結構形式：	升降式,旋啟式,浮球式	密封結構：	襯氟
壓力范圍：	1.6MPa	公稱通徑：	DN15-250
常用材質：	鑄鋼,不銹鋼等	銘牌：	臥氟龍

襯氟止回閥系列
止回閥是一種依靠介質本自的流動而自動啟動、閉閥瓣用來阻止介質逆向流動的自動閥門。
一、以下三種結構類型止回閥
1、旋啟式止回閥
主要型號有H44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列，它們的閥瓣都是圍繞座外的（銷）軸旋轉啟、閉，防止介質倒流。

H44F46和H74F46型止回閥的特點是：（銷）軸與閥瓣設計為一體，全部襯FEP的（銷）軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠，另外，H72F46和H76F46弄止回閥的特點是：除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證密封的可靠性。
2、升降立式止回閥
主要型號有H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46結構，閥瓣為球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。
3、升降式止回閥
主要型號有H41F46直通升降式止回閥，其結構特點是襯氟閥瓣垂直于閥體進、出口軸線任升降運動。
二、設計規范
遵循GB/T 13932，GB12235，GB12236，API6D標準。

襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥主要零部件的材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	緊固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	WCB		1Cr17Ni2		1Cr18Ni9Ti

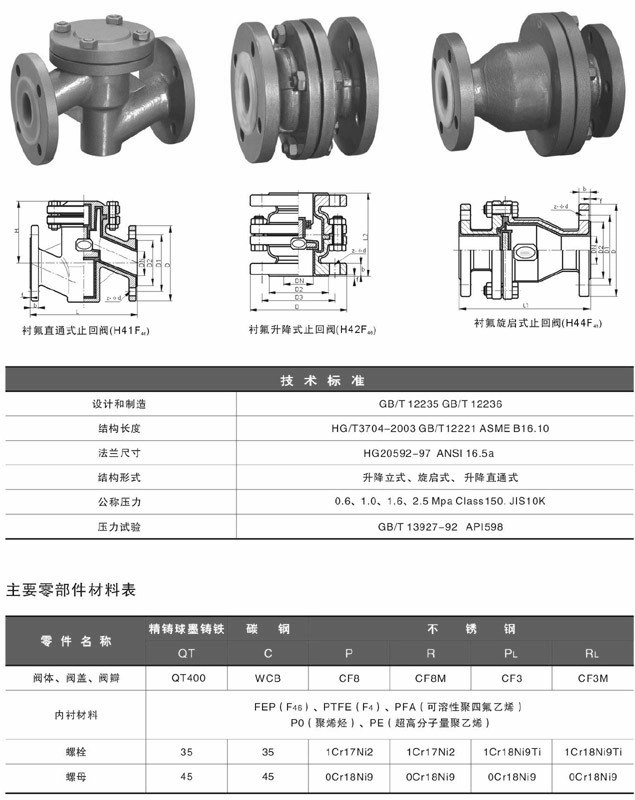

20150311235740784078

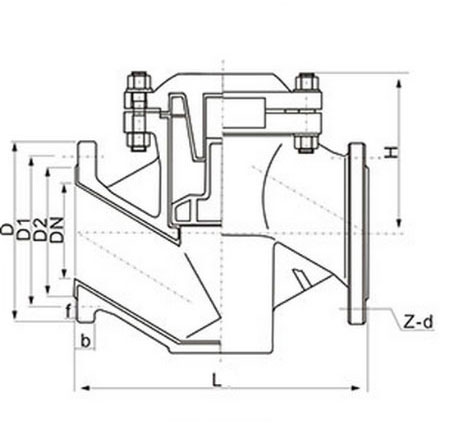

連接尺寸表

PN：0.6MPa

DN	L	D	D1	D2	f	b	Z-d	H
15	130	80	55	40	3	12	4-12	55
20	150	90	65	50	3	14	4-12	58
25	160	100	75	60	3	14	4-12	60
32	180	120	90	70	3	16	4-14	75
40	200	130	100	80	3	16	4-14	82
50	230	140	110	90	3	16	4-14	95
65	290	160	130	110	3.5	16	4-14	105
80	310	185	150	125	3.5	18	4-18	120
100	350	205	170	145	3.5	18	4-18	135
125	400	235	200	175	4	20	8-18	158
150	480	260	225	200	4	20	8-18	180
200	495	315	280	255	4.5	22	8-18	215
250	622	370	335	310	4.5	24	12-18	240
300	698	435	395	362	5	24	12-23	265
350	787	485	445	412	5	26	12-23	300
400	914	535	495	462	5	28	16-23	360

PN1.0MPa

DN	L	D	D1	D2	f	b	Z-d	H
15	130	95	65	45	2	14	4-14	82
20	150	105	75	55	2	14	4-14	82
25	160	115	85	65	2	14	4-14	98
32	180	140	100	78	3	16	4-18	110
40	200	150	110	85	3	16	4-18	118
50	230	165	125	100	3	16	4-18	138
65	290	185	145	120	3	18	4-18	156
80	310	200	160	135	3	20	8-18	160
100	350	220	180	155	3	20	8-18	185
125	400	250	210	185	3	22	8-18	208
150	480	285	240	210	3	24	8-23	245
200	600	340	295	265	3	26	8-23	298
250	730	395	350	320	4	28	12-23	342

PN：1.6MPa

DN	L	D	D1	D2	f	b	Z-d	H
15	130	95	65	45	2	14	4-14	82
20	150	105	75	55	2	14	4-14	82
25	160	115	85	65	2	14	4-14	98
32	180	140	100	78	3	16	4-18	110
40	200	150	110	85	3	16	4-18	118
50	230	165	125	100	3	16	4-18	138
65	290	185	145	120	3	18	4-18	156
80	310	200	160	135	3	20	8-18	160
100	350	220	180	155	3	20	8-18	185
125	400	250	210	185	3	22	8-18	208
150	480	285	240	210	3	24	8-23	245
200	600	340	295	265	3	26	12-23	298
250	730	405	355	320	4	28	12-25	342

其他信息

技術性能規范:

設計標準		HG/T 3704，GB/T 12235		API 60
結構長度		HG/T 3704，GB/T 12221		ASMEB 16.10
法蘭形式尺寸		HG/T 20592，GB/T 9119		ASMEB 16.5，JISB2220
檢驗與試驗		GB/T 13927，JB/T 9092		API 598
公稱壓力（MPa）		1.0	1.6	150Lb
實驗壓力（MPa）	殼體試壓	1.5	1.5	1.5
	高圧密封	1.1	1.1	1.1
	低壓密封	0.6	0.6	0.6
適用溫度（℃）		PFA：-30-200 FEP：-30-150 GXPO：-10-80
適用介質		鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質
